系統概述

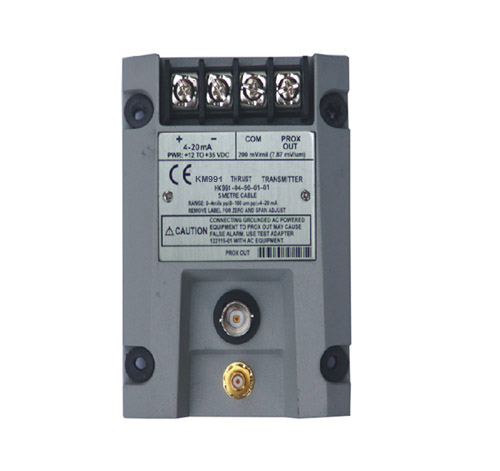

采用輸入、輸出全隔離型KM991兩線制軸位移變送器監測/保護裝置，(與本特利同類產品直接替代和互換，即探頭、電纜、變送器型號相同即可兼容。) 并且無需修改DCS等采集設備硬件和軟件設置。許多設備改造項目均采用我公司KM991系列產品，突出的優勢為用戶降低技術風險，無需再更換昂貴的采集系統即可完成設備監控的更新，相對比較老的設備采用三線制變送器時具有一定不兼容的風險。 如對輔機設備：送風機、引風機、一次風機、二次風機、空分機、齒輪機、磨煤機、離心泵、給水泵、循環水泵進行位移狀態進行實時監測/保護。

它測量準確、穩定可靠。KM991軸位移變送器能識別機器的真實振動信號，能濾除一切外界干擾雜波，變送器采集輸出的數據能真實反應機組的動態特性。

變送器可選用35mm導軌安裝或者螺絲釘安裝兩種方式，變送器安裝在防護箱，防護箱可以放置在所測量設備的旁邊，新型的專用防護箱采用德國原裝進口機箱，美觀實用，經久耐用，機箱符合防暴標準，其防護等級為：IP66/IP67，機箱具有防水、防塵、防油污、防酸堿等優良特性，該機箱采用工程塑料螺絲釘壁掛固定。

KM991軸位移變送器直接和電渦流傳感器探頭相連，中間不需前置器調理器，直接輸出工業標準的4-20mA電流信號可直接接入DCS或其他相關系統。

一、主要功能

■信號輸入、輸出全隔離，抗干擾能力強。

■間隙輸出(GAP.COM):指示被測體靜止和動態是的位置狀態,間隙電壓-2VDC～-18VDC。

■對應位位移信號±F，輸出4～20mA

■信號調理器電源:24VDC±10%，紋波小于10mv。

二、主要技術指標

■傳感器輸入：KM1100系列電渦流傳感器

位移傳感器輸入點數：1個點

■系統輸入/輸出轉換精度（含傳感器）：

記錄輸出：優于±1.0%（全量程） 0~65℃

顯示：優于±1.0%（全量程） 0~65℃

■量程:0～1.5mm

■輸出：標準信號:4～20mA;

■電源管理：每一個信號調理器電源獨立工作，互不影響。

■安裝方式：標準35mm導軌安裝或螺釘安裝

三、傳感器部分

KM1100系列φ8和φ5 電渦流傳感器主要應用相對軸振動測量、偏心測量、軸向位移測量、轉速測量等。

KM1100φ和φ5系列電渦流傳感器線性度、靈敏度誤差、溫度漂移性都能達到本特列原裝傳感器技術指標;測量范圍寬、靈敏度高、分辨率高、響應速度快、抗干擾能力強、不受油污等介質的影響、結構簡單等優點。在本方案中，采用KM1100系列φ8和φ5電渦流傳感器測量軸振動。傳感器的前置器內置在變送器內，探頭、延伸電纜直接連接信號調理器。

四．系統組成采用KM991兩線制位移變送器

▲輸入/輸出信號全隔離，抗干擾能力強，采集信號真實可靠。

▲KM991兩線制軸位移變送器系統包含電渦流探頭電纜長1米、延伸電纜長6米

▲KM991兩線制軸位移變送器取消了傳統的外部前置器,減少了前置器的接線環節,減少了故障率,它將傳統的外部前置器和儀表部分的濾波、信號檢波、邏輯信號、信號輸出等功能模塊化，增強了系統的集成度，提高了系統的可靠性、體積小，安裝方便（有標準35mm軌道安裝或螺釘安裝方式供選擇）。

▲KM991兩線制軸位移變送器外接φ8mm和φ5電渦流傳感器系統,傳感器靈敏度為7.87V/mm

▲KM991軸位移變送器系統是一個需電源供電的兩線制環路的變送器，該變送器將電渦流傳感器系統的前置器和信號調理器組合在一起。他提供了一個理想的解決辦法,即將傳感器系統采集到的位移信號轉化為相對應的4～20mA信號，該變送器可直接輸DCS系統。

主要功能：

●緩沖輸出（BUF）: 有經緩沖的傳感器原始信號輸出,緩沖信號與間隙電壓共用一個接線端子。

●0mm～1.5mm對應輸出4～20mA。

●DCS或PLC可直接給變送器供電，不需要外部電源。

五、集中、方便的安裝裝置

為了方便現場更好的使用、安裝這套裝置，我們通常將每臺輔機的2個位移監測KM991變送器組裝在一個工業現場專用的屏蔽箱內，整個屏蔽箱采用墻掛式或現場就地安裝供實際選擇。該整體裝置現場防護等級達到IP67。

KM991外形尺寸圖如下：

就地信號來源

六．選型說明

探頭選型說明：

KM991T-- XX - XX - XX –XX–XX

A B C D E

A探頭直徑

05 5mm

08 8mm

B探頭長度

05 50mm

…

10 100mm

C無螺紋長度

01 10mm

02 20mm

…

D螺紋規格

01 M10*1

02 M16*1

其他特殊定制

E安裝方式

01 標準安裝

02 正裝

03 反裝

04 法蘭安裝

■惠科變送器型號規格：KM991- XX - XX - XX –XX

A B C D

Bently變送器型號規格：991- XX - XX - XX -XX

A B C D

■A量程范圍:

06 0.6-0-0.6 mm

10 1.0-0-1.0 mm

25 25-0-25 mils

■B系統長度選型 :

50 5.0m(16.4feet)

70 7.0m(23.0feet)

■C安裝方式:

01 35mm導軌安裝

02 螺釘安裝

03 導軌方式和螺釘安裝

■D認證：

00 不要求

05 防爆認證
