主要功能

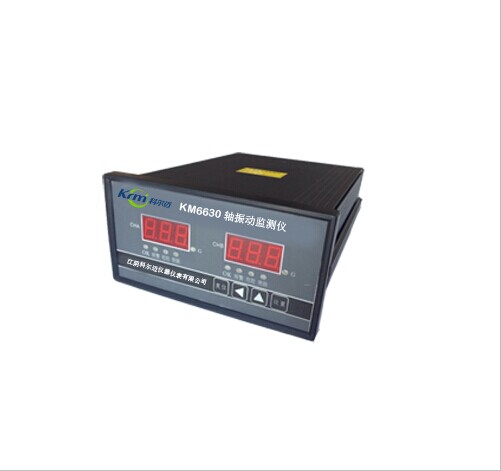

KM6630雙通道（A通道和B通道）軸振動監測儀，可以接收兩個來自渦流傳感器（安裝在軸外側）的輸入信號，A、B通道各自獨立連續地監測機器的軸振動。以下描述的功能A和B都是同時獨立具備的。

● 量程：在0-800μm內分檔可選, 用戶可在儀表選型時訂制，由廠方預先設定。

● 顯示功能：

軸振動振幅值（位移單位），報警值，功能代碼信息分別在面板的LED顯示窗上顯示

不同顏色的發光二極管配合儀表的工作狀態發出指示。

● 報警功能：

用戶可自己設定振動的“警戒”值和“危險”值，面板的指示燈指示“警戒”和“危險”報警，后面板端子提供繼電器輸出。

● 報警延時功能：

儀表的這一功能增加了報警的可靠性，用戶可在儀表選型時選擇警戒和危險繼電器觸發的延遲時間，此功能由廠方預先設定或由用戶自己設定。

● 報警復位功能:

當發生報警后，報警復位分為自鎖和自動復位兩種方式；自鎖時，報警功能始終保持，在監測情況正常后，需按“復位”鍵復位；自動復位時，在監測情況正常后報警功能自動解除。用戶可在儀表選型時選擇其中一種方式，此功能由廠方預先設定或由用戶自己設定。

● 自診斷功能：

處理器定時對儀表測量回路進行自檢，視每個通道測量回路的工作情況。

● 傳感器電源限流保護：

使用過程中不慎發生傳感器電源短路時，限流≤30mA，不會引起大火，滿足監測

現場的安全要求。

● 記錄輸出：

在后面板的端子有4-20mA輸出，輸出端子都設計有短路保護功能。

● 傳感器信號緩沖放大輸出：

● 經緩沖放大的傳感器信號從后面板端子輸出供用戶診斷分析用。

● 面板設定功能：

儀表的參數和功能設置都可通過面板上的按鍵實時設定，切換平穩，方便快捷。

2． 技術說明

● 頻率響應：0.5～10KHz內分檔可選，由廠方預先設定。

● 輸入：

     傳感器輸入   φ5或φ8渦流傳感器,靈敏度為8V/mm

輸入點數     2點

輸入阻抗     50KΩ

● 系統輸入/輸出轉換精度（含傳感器）：

記錄輸出     ±1.0%（全量程）     25℃

數碼顯示     ±1.0%（全量程）     25℃

● 記錄輸出（后面板端子）：

4-20mA（*大負載500Ω）； 電流輸出能力≤30mA

● 緩沖輸出（后面板端子）：傳感器信號經緩沖放大后的從后面板端子輸出

● 傳感器電源輸出：-24±1V，15mA，短路限流≤30mA

● 報  警：

報警設定點     4點   A通道(危險1點,警戒1點),B通道(危險1點,警戒1點)

繼電器狀態    常失電

報警繼電器輸出4組，（A危險,A警戒,B危險,B警戒）常閉

觸點輸出容量  250VAC/5A或30VDC/10A

報警延時   0~9秒內，任意設定

報警復位   自動復位,自鎖(可選)優先采用自動復位。

● 環  境：

工作溫度    0 ∽ 65℃

存儲溫度  -30 ∽ 85℃

相對濕度   20 ∽ 95% 無冷凝

● 工作電源： 165-265VAC， 47-440HZ

● 功耗： 10 Watts

●質量：＜1.5KG

● 標準盤裝臺式金屬機箱  ABS面框  柔性薄膜面板

1． 顯示和按鍵說明

● 顯示窗:

儀表前面板設有左（A通道）右（B通道）兩個顯示窗，各有3位LED數碼顯示管，在儀表進行正常的監測工作時，顯示兩個通道監測值；在進行功能操作時，顯示功能參數。

● 狀態指示燈:

在儀表前面板顯示窗的下邊，設置有8個發光二極管，用來指示LED顯示信息的性質、儀表功能和報警狀態，具體如下：

AOK和BOK    綠色，常亮?xí)r表示系統通道工作狀態正常， 如果閃爍,則表明傳感器及與之相連的線路工作狀態不正常,同時切除報警回路。需要檢查傳感器及線路或通道,故障排除后,儀表進入正常監測狀態,燈自動轉入常亮。

A警戒和A危險  A警戒燈是黃色,A危險燈是紅色，用來指示A通道的報警狀態,當振幅值達到報警值時,此燈常亮,報警繼電器動作。此燈配合儀表的報警復位功能,在監測正常后，自鎖狀態下需按復位鍵,燈才熄滅。 自恢復狀態下,此燈隨報警消除自動熄滅。

B警戒和B危險  B警戒燈是黃色,B危險燈是紅色，用來指示B通道的報警狀態。當

振幅值達到報警值時,此燈常亮,報警繼電器動作。此燈配合儀表的報警復位功能,在監測正常后，自鎖狀態下需按復位鍵,燈才熄滅。自恢復狀態下,此燈隨報警消除自動熄滅。

A旁路和B旁路  黃色,旁路燈用于指示繼電器是否在報警狀態，旁路燈不亮，

表示如果設置了報警值，當顯示達到報警值，繼電器動作，旁路燈亮，表示，如

果設置了報警值，當顯示達到報警值，繼電器不動作。

● 按鍵說明

在儀表進行功能操作時，依次切換不同的設置項，將所設的參數值存儲到機器，然后進入下一項參數設置狀態;

 在儀表進行功能操作時，使數碼循環左移1位；

               在儀表進行功能操作時，使對應位的數碼增1；

 清除儀表對報警狀態和危險的記憶，復位繼電器,在參數設置過程中，按壓此鍵，可退出當前參數設置。

2． 參數設置說明

在參數設置狀態下，面板上的左顯示窗顯示需設置的參數類別，右顯示窗顯示所設置的參數狀態（參數值）。

2.1參數設置:

按     鍵，可循環改變需設置參數值的位數，同時相應位的數碼管發出閃爍。

按     鍵，可使當前閃爍的數值加1，從而可以使數值從0到9循環改變。

注：在以上設置過程中的任何時候，按復位鍵可終止當前設置。

3． 系統的連接與使用

軸振動監測系統圖示:

端子排的連接：

注意：1、請不要使用空白端子。

            2、前置器到儀表端子采用三芯屏蔽電纜，屏蔽電纜屏蔽層只允許與儀表端子

SHLD相接，不允許與前置器端子COM相接。（前面系統圖示所示）

注意: 儀表地與機殼地之間絕緣電阻500VDC ≥500MΩ，允許機殼地直接與控制屏地相接。信號傳輸電纜的連接

      注意：1、在連接渦流傳感器的前置器與儀表或前置器與安全柵以及安全柵與儀表時，由于傳送的信號可能會被干擾，請確保使用3芯屏蔽電纜。

2、避免信號傳輸電纜與控制電纜和電源電纜在一起走線。

3、把所有的電纜安裝在導管中或放置在電纜架上。

4、推薦使用電纜要求如下：鍍銀編制電纜或扁平屏蔽銅線（芯線為軟銅線）。

      注意：我們鄭重建議用戶選用HC1100系列渦流傳感器，傳感器使用手冊中有包括安裝、校準、與儀表連接的正確操作方法及規定的詳細說明。

傳感器的安裝：

 以φ5或φ8渦流傳感器為例，渦流傳感器必須安裝在線性中點電壓附近。

５．系統的校驗與維護：振動校驗臺．

６．開箱與安裝

打開儀表包裝后,每臺儀表有安裝支架一副，合格證與使用手冊各一份。

控制柜上儀表的安裝位置及結構如下圖所示：

將固定桿分別插入左右兩側安裝槽內，再用安裝螺桿擰緊。

注意: 如用戶對儀表功能有特殊的要求，需另外進行設計和開發的。型號后會注明“非標”兩字，并隨儀表配備專門的使用手冊。
