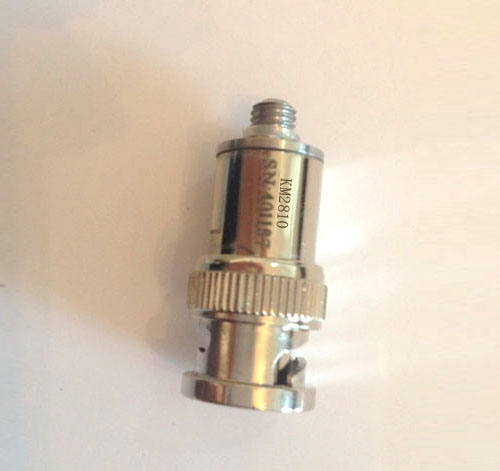

電荷/電壓轉換器實質上是一臺將電荷信號轉換成電 壓信號的簡易電荷放大器。
一般的加速度傳感器，采用電荷輸出方式的比較多，其需要經過專門的電荷放大器轉換，才能接分析儀使用。但若是采用了KM2810就可以避免復雜的信號和電源接線，只要是帶恒流源輸出的FFT分析儀或其他測量儀器，就可將轉換器直接連接到其BNC插座的信號輸入端，另一端接傳感器即可，大大地簡化了接線。
特點
· 小型、輕巧，放大器集成在接插件內
· 可直接連接帶恒電流輸出的FFT分析儀等儀器設備的傳感器輸入端
規格:
型號 | KM2810 |
增益 | 10mV/pC*1 |
頻率范圍 | 2HZ～45kHz(±3dB)、5HZ～15kHz(±0.5dB)*2 |
輸出電壓 | 大于10Vp-p |
輸出偏置電壓 | 10Vdc±2Vdc |
輸入端自噪聲 | 小于0.05pC(rms) |
驅動電源 | 電壓：18V～24VDC； 恒電流：2.0mA～10mA |
接口形狀 | 輸入端：袖珍型接插件、螺絲No. 10-32UNF |
構造 | 輸入/出：接插件連接、外殼接地 |
外殼材質 | 不銹鋼316 |
